Organik Rankine Çevrimi (Organic Rankine Cycle, ORC), düşük ve orta sıcaklıktaki ısı kaynaklarından elektrik enerjisi üretmeye yarayan bir termodinamik güç çevrimidir. Temel olarak klasik buhar (Rankine) çevrimine benzer şekilde çalışır ancak su yerine “organik” bir çalışma akışkanı kullanır. Organik akışkanlar (örneğin bazı hidrokarbonlar, n-pentan, veya soğutucu akışkanlar) düşük kaynama noktasına ve büyük molekül kütlesine sahiptir, bu sayede daha düşük sıcaklıklarda buharlaştırılabilirler. Bu özellikleri sayesinde ORC sistemleri jeotermal enerji, biyokütle, güneş enerjisi gibi nispeten düşük sıcaklıklı ısı kaynaklarından veya endüstriyel atık ısıdan elektrik üretebilir hale gelir.

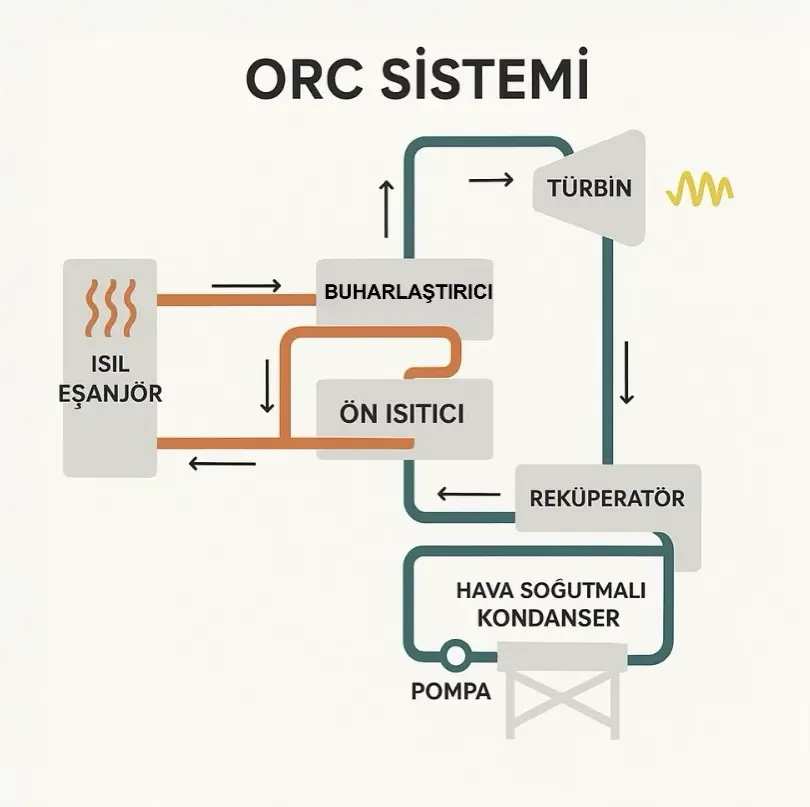

Çalışma Prensibi
- Isı Girişi (Buharlaştırıcı): Düşük/orta sıcaklıktaki bir ısı kaynağından (örneğin jeotermal kuyu, atık ısı kazanı, güneş kolektörü vb.) gelen ısıyla organik akışkan buharlaştırılır. Akışkan, buharlaştırıcıda ısı enerjisini alarak düşük sıcaklıklarda bile kaynamaya başlar ve sıvıdan yüksek basınçlı buhar fazına geçer.
- Genişleme (Türbin/Expander): Elde edilen organik buhar, bir türbine (ya da expandere) yönlendirilir. Türbinde buhar genleşerek basınç ve sıcaklığını düşürürken türbin milini döndürür ve mekanik enerji üretir. Bu mekanik enerji bir jeneratör vasıtasıyla elektrik enerjisine çevrilir.
- Yoğuşma (Kondenser): Türbinden çıkan düşük basınçlı organik buhar, soğutma suyu veya hava ile çalışan bir yoğuşturucuda tekrar sıvı hale getirilir (yoğunlaştırılır). ORC akışkanı, su buhara kıyasla türbinden kızgın (kuru) buhar halinde çıkar, bu nedenle yoğuşma sırasında fazla süper ısıyı da kaybederek sıvı faza geçer.
- Basınçlandırma (Pompa): Yoğuşturucudan çıkan sıvı akışkan bir besleme pompası ile tekrar buharlaştırıcıya yüksek basınçta gönderilir. Döngü böylece tamamlanır ve akışkan sürekli dolaşarak sistem çalışmasını sürdürür.
Düşük Ölçekli ORC (50 kW – 500 kW)
- Isı kaynağı sıcaklığı: 70 – 150 °C
- Kullanım Alanı:
- Düşük sıcaklıklı jeotermal kaynaklar
- Biyogaz motoru egzoz gazı
- Küçük endüstriyel atık ısılar
- Avantajı: Düşük sıcaklıkları bile değerlendirebilir.
Orta Ölçekli ORC (500 kW – 5 MW)
- Isı kaynağı sıcaklığı: 150 – 300 °C
- Kullanım Alanı:
- Tekstil, cam, seramik, çimento, gıda sanayi atık ısıları
- Orta sıcaklıklı jeotermal sahalar
- Avantajı: Endüstride yaygın, ROI dengeli, teknolojik olgunluğu yüksek.
Yüksek Ölçekli ORC (5 MW – 20+ MW)
- Isı kaynağı sıcaklığı: 300 – 400+ °C
- Kullanım Alanı:
- Demir-çelik, rafineri, büyük çimento fabrikaları
- Yüksek sıcaklıklı jeotermal sahalar
- Avantajı: Çok yüksek verim, büyük ısı geri kazanımı, uzun vadede en karlı çözüm.
Endüstriyel Ölçekte Avantajları
- Düşük Yüklerde Çalışabilme
- Basit ve Otomatik İşletim
- Düşük Çalışma Değerleri
- Kızdırma Gerektirmemesi
- Ekipman Boyutları
- Düşük Erozyon Riski
- Esnek Isı Kaynağı Kullanımı
Hangi Sektörlerde Kullanılır?
- Endüstriyel Atık Isı Geri Kazanımı: Çimento, cam, demir-çelik, petrokimya
- Jeotermal
- Enerji Santralleri
- Yoğunlaştırılmış Güneş Enerjisi (CSP)
- Biyokütle ve Biyogaz Tesisleri
- Gaz Türbini ve Motor Artık Isıları
